Orthic · Columna

Sistema espinal mínimamente invasivo.

Tornillos pediculares de brazo largo —poliaxiales, monoaxiales y de cemento— con el tornillo de ajuste y la barra curva. Cada medida con su código para barra de 5.5 y de 6.0 mm.

6Piezas

408Códigos de pedido

4.5 – 7.5Diámetros de tornillo (mm)

5.5 · 6.0Diámetros de barra (mm)

01Las piezas.

El tornillo poliaxial, abierto con su tabla; después, el resto del sistema.

Tornillo pedicular poliaxial de brazo largo para cirugía mínimamente invasiva

Poliaxial · Ø4.5 – 7.5 mm

Tornillo pedicular poliaxial de brazo largo, mínimamente invasivo

Tornillo poliaxial con brazos de extensión largos para colocación mínimamente invasiva. Siete diámetros, de 4.5 a 7.5 mm, y largos de 25 a 75 mm.

Diámetro: 4.5 – 7.5 mm
Largo: 25 – 75 mm
Referencias: 54

Cotizar por WhatsApp

Referencias · 54

Tornillo pedicular poliaxial de brazo largo, mínimamente invasivo
Ref. barra Ø5.5 y Ø6.0	Diámetro	Largo
B222-24530	4.5 mm	30 mm
B222-24535	4.5 mm	35 mm
B222-24540	4.5 mm	40 mm
B222-24545	4.5 mm	45 mm
B222-24550	4.5 mm	50 mm
B222-24555	4.5 mm	55 mm
B222-25035	5.0 mm	35 mm
B222-25040	5.0 mm	40 mm
B222-25045	5.0 mm	45 mm
B222-25050	5.0 mm	50 mm
B222-25055	5.0 mm	55 mm
B222-25525	5.5 mm	25 mm
B222-25530	5.5 mm	30 mm
B222-25535	5.5 mm	35 mm
B222-25540	5.5 mm	40 mm
B222-25545	5.5 mm	45 mm
B222-25550	5.5 mm	50 mm
B222-25555	5.5 mm	55 mm
B222-25560	5.5 mm	60 mm
B222-26025	6.0 mm	25 mm
B222-26030	6.0 mm	30 mm
B222-26035	6.0 mm	35 mm
B222-26040	6.0 mm	40 mm
B222-26045	6.0 mm	45 mm
B222-26050	6.0 mm	50 mm
B222-26055	6.0 mm	55 mm
B222-26060	6.0 mm	60 mm
B222-26525	6.5 mm	25 mm
B222-26530	6.5 mm	30 mm
B222-26535	6.5 mm	35 mm
B222-26540	6.5 mm	40 mm
B222-26545	6.5 mm	45 mm
B222-26550	6.5 mm	50 mm
B222-26555	6.5 mm	55 mm
B222-26560	6.5 mm	60 mm
B222-27025	7.0 mm	25 mm
B222-27030	7.0 mm	30 mm
B222-27035	7.0 mm	35 mm
B222-27040	7.0 mm	40 mm
B222-27045	7.0 mm	45 mm
B222-27050	7.0 mm	50 mm
B222-27055	7.0 mm	55 mm
B222-27060	7.0 mm	60 mm
B222-27525	7.5 mm	25 mm
B222-27530	7.5 mm	30 mm
B222-27535	7.5 mm	35 mm
B222-27540	7.5 mm	40 mm
B222-27545	7.5 mm	45 mm
B222-27550	7.5 mm	50 mm
B222-27555	7.5 mm	55 mm
B222-27560	7.5 mm	60 mm
B222-27565	7.5 mm	65 mm
B222-27570	7.5 mm	70 mm
B222-27575	7.5 mm	75 mm

En el catálogo, este tornillo publica el mismo código en las columnas de barra Ø5.5 y Ø6.0. Confirme con nuestro equipo la referencia según el diámetro de barra.

Tornillos de brazo largo3

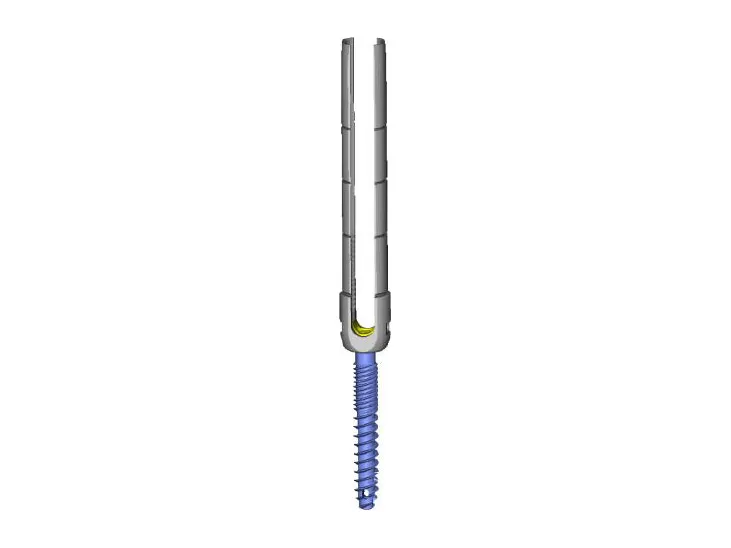

Monoaxial · Ø4.5 – 7.5 mm

Tornillo pedicular monoaxial de brazo largo, mínimamente invasivo

Versión monoaxial del tornillo de brazo largo. Cada medida tiene un código para barra de 5.5 mm y otro para barra de 6.0 mm.

Diámetro: 4.5 – 7.5 mm
Largo: 25 – 75 mm
Referencias: 108

Cotizar por WhatsApp

Referencias · 108

Tornillo pedicular monoaxial de brazo largo, mínimamente invasivo
Ref. barra Ø5.5	Ref. barra Ø6.0	Diámetro	Largo
B224-34530	B224-24530	4.5 mm	30 mm
B224-34535	B224-24535	4.5 mm	35 mm
B224-34540	B224-24540	4.5 mm	40 mm
B224-34545	B224-24545	4.5 mm	45 mm
B224-34550	B224-24550	4.5 mm	50 mm
B224-34555	B224-24555	4.5 mm	55 mm
B224-35035	B224-25035	5.0 mm	35 mm
B224-35040	B224-25040	5.0 mm	40 mm
B224-35045	B224-25045	5.0 mm	45 mm
B224-35050	B224-25050	5.0 mm	50 mm
B224-35055	B224-25055	5.0 mm	55 mm
B224-35525	B224-25525	5.5 mm	25 mm
B224-35530	B224-25530	5.5 mm	30 mm
B224-35535	B224-25535	5.5 mm	35 mm
B224-35540	B224-25540	5.5 mm	40 mm
B224-35545	B224-25545	5.5 mm	45 mm
B224-35550	B224-25550	5.5 mm	50 mm
B224-35555	B224-25555	5.5 mm	55 mm
B224-35560	B224-25560	5.5 mm	60 mm
B224-36025	B224-26025	6.0 mm	25 mm
B224-36030	B224-26030	6.0 mm	30 mm
B224-36035	B224-26035	6.0 mm	35 mm
B224-36040	B224-26040	6.0 mm	40 mm
B224-36045	B224-26045	6.0 mm	45 mm
B224-36050	B224-26050	6.0 mm	50 mm
B224-36055	B224-26055	6.0 mm	55 mm
B224-36060	B224-26060	6.0 mm	60 mm
B224-36525	B224-26525	6.5 mm	25 mm
B224-36530	B224-26530	6.5 mm	30 mm
B224-36535	B224-26535	6.5 mm	35 mm
B224-36540	B224-26540	6.5 mm	40 mm
B224-36545	B224-26545	6.5 mm	45 mm
B224-36550	B224-26550	6.5 mm	50 mm
B224-36555	B224-26555	6.5 mm	55 mm
B224-36560	B224-26560	6.5 mm	60 mm
B224-37025	B224-27025	7.0 mm	25 mm
B224-37030	B224-27030	7.0 mm	30 mm
B224-37035	B224-27035	7.0 mm	35 mm
B224-37040	B224-27040	7.0 mm	40 mm
B224-37045	B224-27045	7.0 mm	45 mm
B224-37050	B224-27050	7.0 mm	50 mm
B224-37055	B224-27055	7.0 mm	55 mm
B224-37060	B224-27060	7.0 mm	60 mm
B224-37525	B224-27525	7.5 mm	25 mm
B224-37530	B224-27530	7.5 mm	30 mm
B224-37535	B224-27535	7.5 mm	35 mm
B224-37540	B224-27540	7.5 mm	40 mm
B224-37545	B224-27545	7.5 mm	45 mm
B224-37550	B224-27550	7.5 mm	50 mm
B224-37555	B224-27555	7.5 mm	55 mm
B224-37560	B224-27560	7.5 mm	60 mm
B224-37565	B224-27565	7.5 mm	65 mm
B224-37570	B224-27570	7.5 mm	70 mm
B224-37575	B224-27575	7.5 mm	75 mm

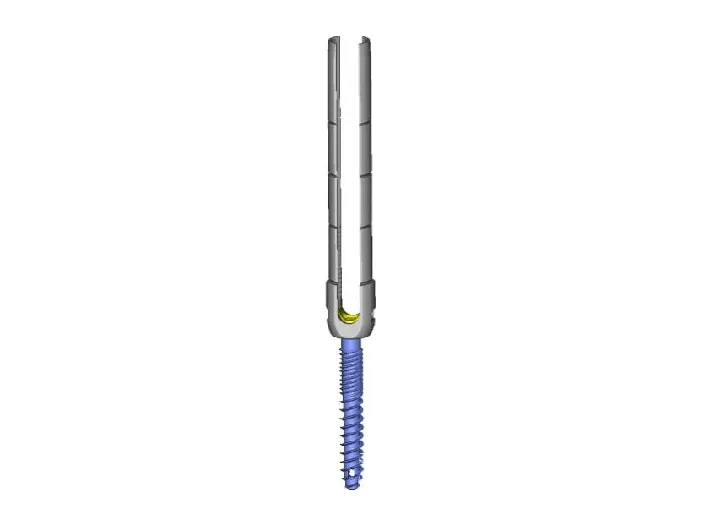

Cemento · monoaxial

Tornillo de cemento monoaxial de brazo largo

Versión para cemento del tornillo monoaxial de brazo largo, de 4.5 a 7.5 mm y largos desde 20 mm.

Diámetro: 4.5 – 7.5 mm
Largo: 20 – 75 mm
Referencias: 118

Cotizar por WhatsApp

Referencias · 118

Tornillo de cemento monoaxial de brazo largo
Ref. barra Ø5.5	Ref. barra Ø6.0	Diámetro	Largo
B22C-34520	B22C-24520	4.5 mm	20 mm
B22C-34525	B22C-24525	4.5 mm	25 mm
B22C-34530	B22C-24530	4.5 mm	30 mm
B22C-34535	B22C-24535	4.5 mm	35 mm
B22C-34540	B22C-24540	4.5 mm	40 mm
B22C-34545	B22C-24545	4.5 mm	45 mm
B22C-34550	B22C-24550	4.5 mm	50 mm
B22C-34555	B22C-24555	4.5 mm	55 mm
B22C-35020	B22C-25020	5.0 mm	20 mm
B22C-35025	B22C-25025	5.0 mm	25 mm
B22C-35030	B22C-25030	5.0 mm	30 mm
B22C-35035	B22C-25035	5.0 mm	35 mm
B22C-35040	B22C-25040	5.0 mm	40 mm
B22C-35045	B22C-25045	5.0 mm	45 mm
B22C-35050	B22C-25050	5.0 mm	50 mm
B22C-35055	B22C-25055	5.0 mm	55 mm
B22C-35525	B22C-25525	5.5 mm	25 mm
B22C-35530	B22C-25530	5.5 mm	30 mm
B22C-35535	B22C-25535	5.5 mm	35 mm
B22C-35540	B22C-25540	5.5 mm	40 mm
B22C-35545	B22C-25545	5.5 mm	45 mm
B22C-35550	B22C-25550	5.5 mm	50 mm
B22C-35555	B22C-25555	5.5 mm	55 mm
B22C-35560	B22C-25560	5.5 mm	60 mm
B22C-36025	B22C-26025	6.0 mm	25 mm
B22C-36030	B22C-26030	6.0 mm	30 mm
B22C-36035	B22C-26035	6.0 mm	35 mm
B22C-36040	B22C-26040	6.0 mm	40 mm
B22C-36045	B22C-26045	6.0 mm	45 mm
B22C-36050	B22C-26050	6.0 mm	50 mm
B22C-36055	B22C-26055	6.0 mm	55 mm
B22C-36060	B22C-26060	6.0 mm	60 mm
B22C-36525	B22C-26525	6.5 mm	25 mm
B22C-36530	B22C-26530	6.5 mm	30 mm
B22C-36535	B22C-26535	6.5 mm	35 mm
B22C-36540	B22C-26540	6.5 mm	40 mm
B22C-36545	B22C-26545	6.5 mm	45 mm
B22C-36550	B22C-26550	6.5 mm	50 mm
B22C-36555	B22C-26555	6.5 mm	55 mm
B22C-36560	B22C-26560	6.5 mm	60 mm
B22C-37025	B22C-27025	7.0 mm	25 mm
B22C-37030	B22C-27030	7.0 mm	30 mm
B22C-37035	B22C-27035	7.0 mm	35 mm
B22C-37040	B22C-27040	7.0 mm	40 mm
B22C-37045	B22C-27045	7.0 mm	45 mm
B22C-37050	B22C-27050	7.0 mm	50 mm
B22C-37055	B22C-27055	7.0 mm	55 mm
B22C-37060	B22C-27060	7.0 mm	60 mm
B22C-37525	B22C-27525	7.5 mm	25 mm
B22C-37530	B22C-27530	7.5 mm	30 mm
B22C-37535	B22C-27535	7.5 mm	35 mm
B22C-37540	B22C-27540	7.5 mm	40 mm
B22C-37545	B22C-27545	7.5 mm	45 mm
B22C-37550	B22C-27550	7.5 mm	50 mm
B22C-37555	B22C-27555	7.5 mm	55 mm
B22C-37560	B22C-27560	7.5 mm	60 mm
B22C-37565	B22C-27565	7.5 mm	65 mm
B22C-37570	B22C-27570	7.5 mm	70 mm
B22C-37575	B22C-27575	7.5 mm	75 mm

Cemento · poliaxial

Tornillo de cemento poliaxial de brazo largo

Versión para cemento del tornillo poliaxial de brazo largo, de 4.5 a 7.5 mm y largos desde 20 mm.

Diámetro: 4.5 – 7.5 mm
Largo: 20 – 75 mm
Referencias: 118

Cotizar por WhatsApp

Referencias · 118

Tornillo de cemento poliaxial de brazo largo
Ref. barra Ø5.5	Ref. barra Ø6.0	Diámetro	Largo
B22A-34520	B22A-24520	4.5 mm	20 mm
B22A-34525	B22A-24525	4.5 mm	25 mm
B22A-34530	B22A-24530	4.5 mm	30 mm
B22A-34535	B22A-24535	4.5 mm	35 mm
B22A-34540	B22A-24540	4.5 mm	40 mm
B22A-34545	B22A-24545	4.5 mm	45 mm
B22A-34550	B22A-24550	4.5 mm	50 mm
B22A-34555	B22A-24555	4.5 mm	55 mm
B22A-35020	B22A-25020	5.0 mm	20 mm
B22A-35025	B22A-25025	5.0 mm	25 mm
B22A-35030	B22A-25030	5.0 mm	30 mm
B22A-35035	B22A-25035	5.0 mm	35 mm
B22A-35040	B22A-25040	5.0 mm	40 mm
B22A-35045	B22A-25045	5.0 mm	45 mm
B22A-35050	B22A-25050	5.0 mm	50 mm
B22A-35055	B22A-25055	5.0 mm	55 mm
B22A-35525	B22A-25525	5.5 mm	25 mm
B22A-35530	B22A-25530	5.5 mm	30 mm
B22A-35535	B22A-25535	5.5 mm	35 mm
B22A-35540	B22A-25540	5.5 mm	40 mm
B22A-35545	B22A-25545	5.5 mm	45 mm
B22A-35550	B22A-25550	5.5 mm	50 mm
B22A-35555	B22A-25555	5.5 mm	55 mm
B22A-35560	B22A-25560	5.5 mm	60 mm
B22A-36025	B22A-26025	6.0 mm	25 mm
B22A-36030	B22A-26030	6.0 mm	30 mm
B22A-36035	B22A-26035	6.0 mm	35 mm
B22A-36040	B22A-26040	6.0 mm	40 mm
B22A-36045	B22A-26045	6.0 mm	45 mm
B22A-36050	B22A-26050	6.0 mm	50 mm
B22A-36055	B22A-26055	6.0 mm	55 mm
B22A-36060	B22A-26060	6.0 mm	60 mm
B22A-36525	B22A-26525	6.5 mm	25 mm
B22A-36530	B22A-26530	6.5 mm	30 mm
B22A-36535	B22A-26535	6.5 mm	35 mm
B22A-36540	B22A-26540	6.5 mm	40 mm
B22A-36545	B22A-26545	6.5 mm	45 mm
B22A-36550	B22A-26550	6.5 mm	50 mm
B22A-36555	B22A-26555	6.5 mm	55 mm
B22A-36560	B22A-26560	6.5 mm	60 mm
B22A-37025	B22A-27025	7.0 mm	25 mm
B22A-37030	B22A-27030	7.0 mm	30 mm
B22A-37035	B22A-27035	7.0 mm	35 mm
B22A-37040	B22A-27040	7.0 mm	40 mm
B22A-37045	B22A-27045	7.0 mm	45 mm
B22A-37050	B22A-27050	7.0 mm	50 mm
B22A-37055	B22A-27055	7.0 mm	55 mm
B22A-37060	B22A-27060	7.0 mm	60 mm
B22A-37525	B22A-27525	7.5 mm	25 mm
B22A-37530	B22A-27530	7.5 mm	30 mm
B22A-37535	B22A-27535	7.5 mm	35 mm
B22A-37540	B22A-27540	7.5 mm	40 mm
B22A-37545	B22A-27545	7.5 mm	45 mm
B22A-37550	B22A-27550	7.5 mm	50 mm
B22A-37555	B22A-27555	7.5 mm	55 mm
B22A-37560	B22A-27560	7.5 mm	60 mm
B22A-37565	B22A-27565	7.5 mm	65 mm
B22A-37570	B22A-27570	7.5 mm	70 mm
B22A-37575	B22A-27575	7.5 mm	75 mm

Ajuste y barra2

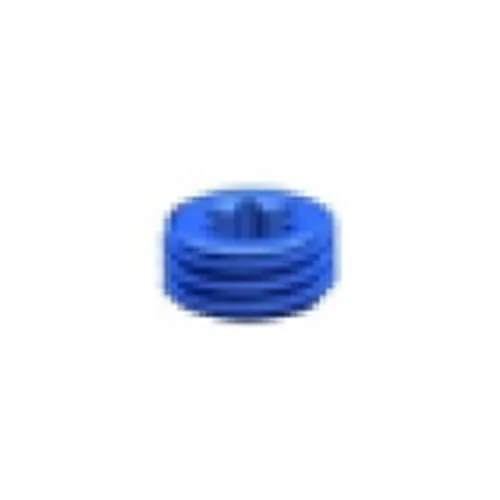

Cierre · 9.5 mm

Tornillo de ajuste, 9.5 mm

Tornillo de cierre de los tornillos de brazo largo. Una sola medida: 9.5 mm.

Referencias: 1

Cotizar por WhatsApp

Referencias · 1

Tornillo de ajuste, 9.5 mm
Referencia	Medida
B216-03095	9.5 mm

Barra · Ø5.5 mm

Barra curva Ø5.5 mm

Barra precurvada de 5.5 mm de diámetro, en largos de 50 a 120 mm y una de 400 mm.

Referencias: 9

Cotizar por WhatsApp

Referencias · 9

Barra curva Ø5.5 mm
Referencia	Diámetro	Largo
KM37012050	5.5 mm	50 mm
KM37012060	5.5 mm	60 mm
KM37012070	5.5 mm	70 mm
KM37012080	5.5 mm	80 mm
KM37012090	5.5 mm	90 mm
KM37012100	5.5 mm	100 mm
KM37012110	5.5 mm	110 mm
KM37012120	5.5 mm	120 mm
KM37012400	5.5 mm	400 mm

02Cómo se pide.

Las tablas se transcribieron una por una del catálogo. Cite el código completo al cotizar.

Barra Ø5.5 o Ø6.0Cada tornillo tiene un código para barra de 5.5 mm y otro para barra de 6.0 mm, con el mismo diámetro y largo de tornillo.

Los últimos dígitosSon diámetro y largo: B224-34530 es el tornillo de 4.5 × 30 mm.

Ajuste y barraEl tornillo de ajuste tiene un solo código (B216-03095); la barra curva se pide por largo.

En el tornillo poliaxial, el catálogo repite el mismo código en las columnas de barra Ø5.5 y Ø6.0: la tabla lo muestra una sola vez. Confirme la referencia con nuestro equipo antes de pedir.

03Otros sistemas de columna.

Las tres páginas de columna que acompañan a la línea de trauma.

04Cotiza con el código en la mano.

Un asesor responde con disponibilidad, medidas en existencia y tiempos de entrega. Si ya tiene los códigos, inclúyalos en el mensaje.
