PROYSTER™

Caja intersomática cervical de PEEK · abordaje anterior

3 versionesLisa, navaja
y doble navaja
C3 – C7Niveles
indicados
3 huellas12×14 · 14×14
14×16 mm
4–8 mmAlturas en pasos
de 1 mm

Manufactura Esmirna, Turquía · PEEK Evonik, Alemania · Titanio EE.UU.

En resumenPROYSTER™ es una caja intersomática cervical de PEEK para fusión cervical anterior (ACDF) de C3 a C7, en tres versiones: lisa, con una navaja (PROYSTER-M™) y con doble navaja (PROYSTER-D™). Tiene tres huellas de 12×14 a 14×16 mm, alturas de 4 a 8 mm y marcadores de titanio.

Fabricante: Prodorth Spine, Esmirna (Turquía) · Distribuidor oficial en México: Orthic · Actualizado: octubre 2026

01Cuando el objetivo es fusionar.

Artrodesis intersomática cervical por abordaje anterior, de C3 a C7.

PROYSTER™ no conserva el movimiento del nivel: lo elimina de forma controlada. Es una caja de fusión, y su trabajo es restituir la altura discal y sostener el espacio mientras el injerto consolida entre los platillos.

La pieza es de PEEK, cuyo módulo de elasticidad se acerca al del hueso, con marcadores de titanio para verla en la placa.

El fabricante describe el diseño como una relación optimizada entre resistencia estructural y espacio disponible para el injerto: la pared aporta soporte y las ventanas dejan la mayor superficie posible de contacto óseo.

Es la decisión contraria a la artroplastia. Si el caso admite conservar el movimiento, el sistema indicado es PROCORAL™.

02PROYSTER™ en tres dimensiones.

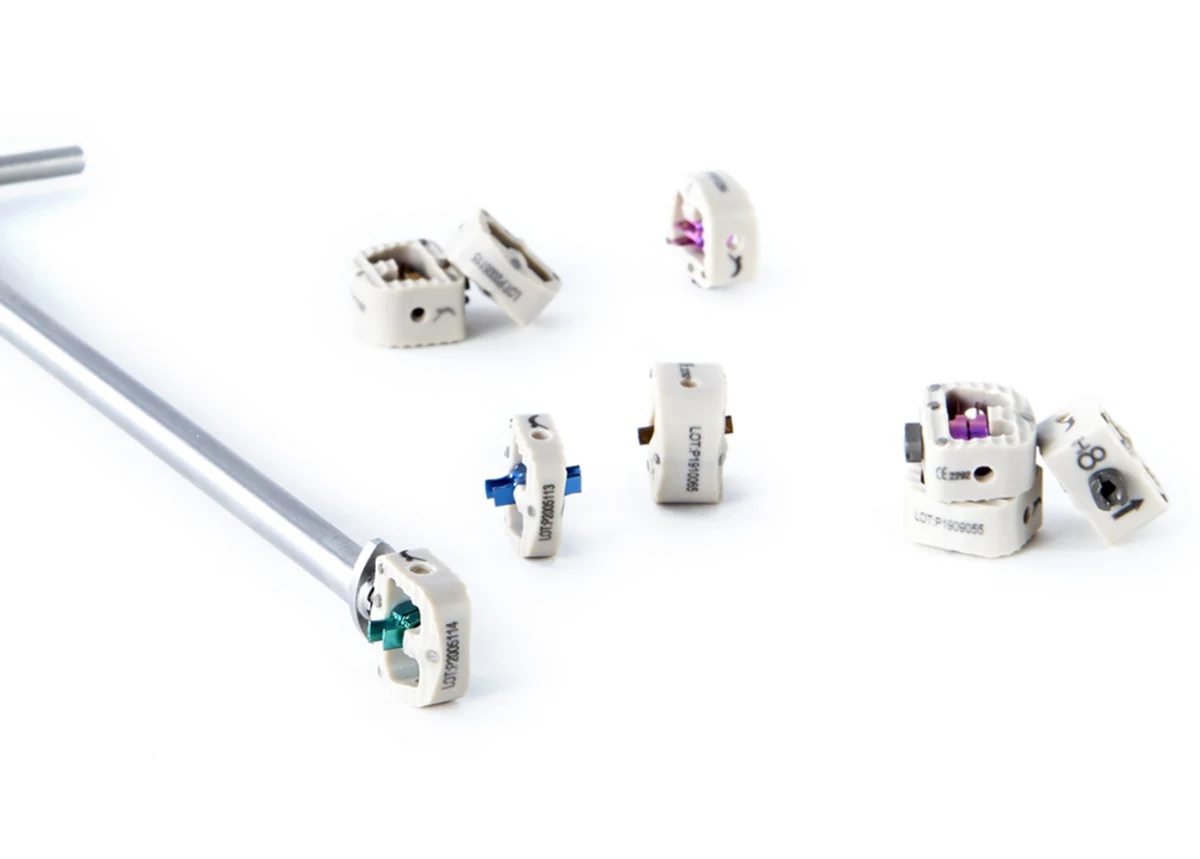

Modelos CAD del fabricante: la caja, la caja montada en el insertor y el instrumento solo. Realidad aumentada disponible para revisión a escala 1:1.

PROYSTER, caja cervical de PEEK

Modelo CAD · ProdorthPROYSTER™ · caja

PEEKEvonik · ASTM F2026
Ti6Al4V-ELIMarcadores · ASTM F136
3 × 5Huellas × alturas
C3 – C7Niveles indicados
2013Marcado CE

03Tres formas de anclar.

Misma caja, misma medida, mismo instrumental. Lo único que cambia es cómo se sujeta al platillo vertebral.

  1. 00:00 La familia completa

    PROYSTER™, PROYSTER-M™ y PROYSTER-D™: la misma caja de PEEK con tres formas de anclarse al platillo vertebral.

  2. 00:08 Estructura contra espacio de injerto

    El fabricante describe el diseño como una relación optimizada entre resistencia estructural y superficie disponible para el injerto óseo.

  3. 00:16 Superficie dentada

    Los dientes de las caras superior e inferior están diseñados para impedir la migración del implante dentro del espacio discal.

  4. 00:20 Marcadores radiopacos

    Pines de titanio embebidos en el cuerpo de PEEK. Como el polímero es radiolúcido, son ellos los que delimitan la posición del implante en la placa.

  5. 00:28 Las versiones con navaja

    La navaja añade sujeción sobre los platillos. El fabricante indica que ese agarre permite prescindir de la placa anterior complementaria.

  6. 00:36 Huellas y alturas

    Huellas de 12×14, 14×14 y 14×16 mm. Alturas de 4 a 8 mm, en incrementos de 1 mm.

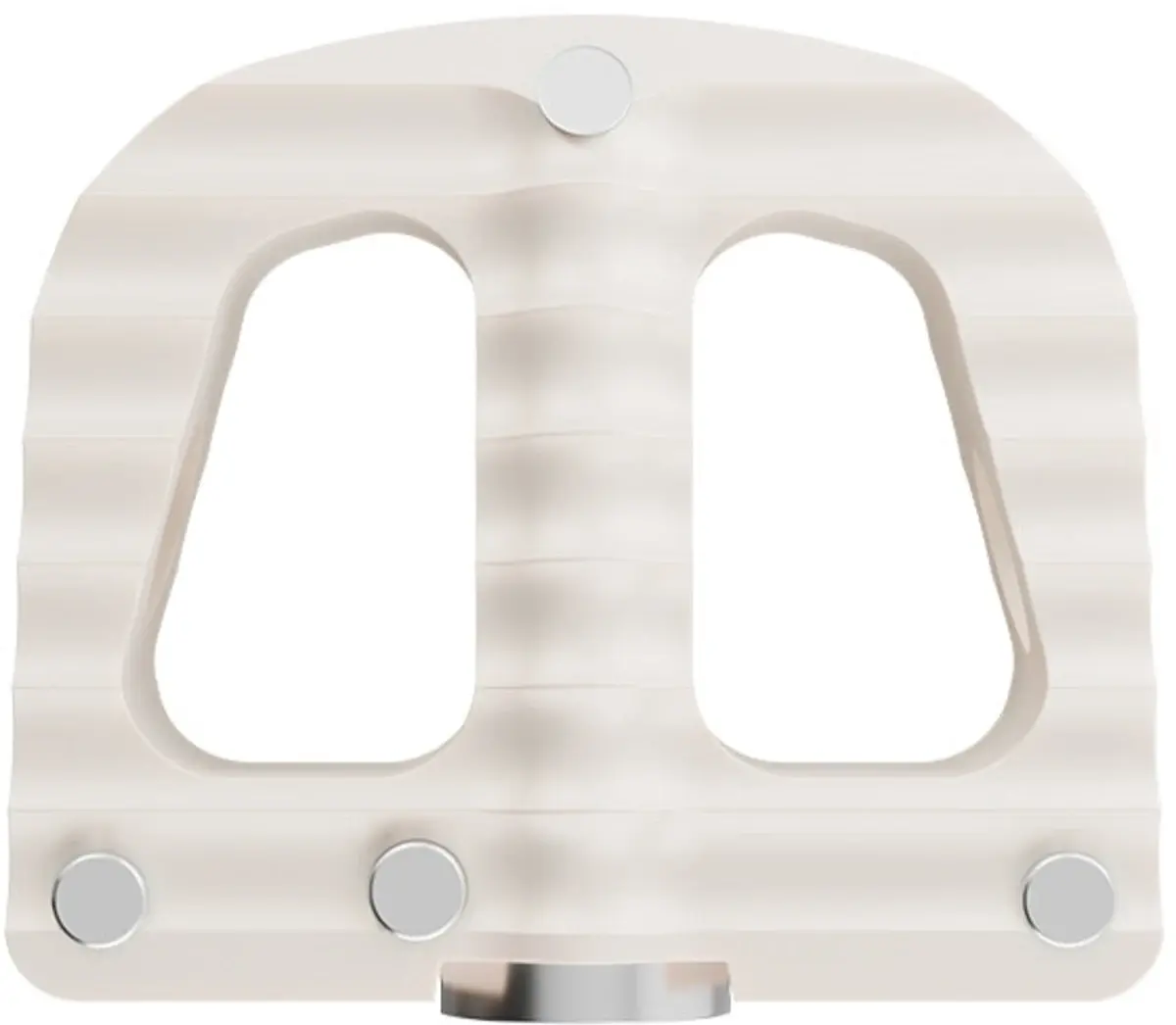

PROYSTER, vista superior con las dos ventanas de injerto libres
PROYSTER™ Superficie dentada

Los dientes de las caras superior e inferior son los que evitan la migración. Las dos ventanas quedan libres para el injerto. Es la versión estándar.

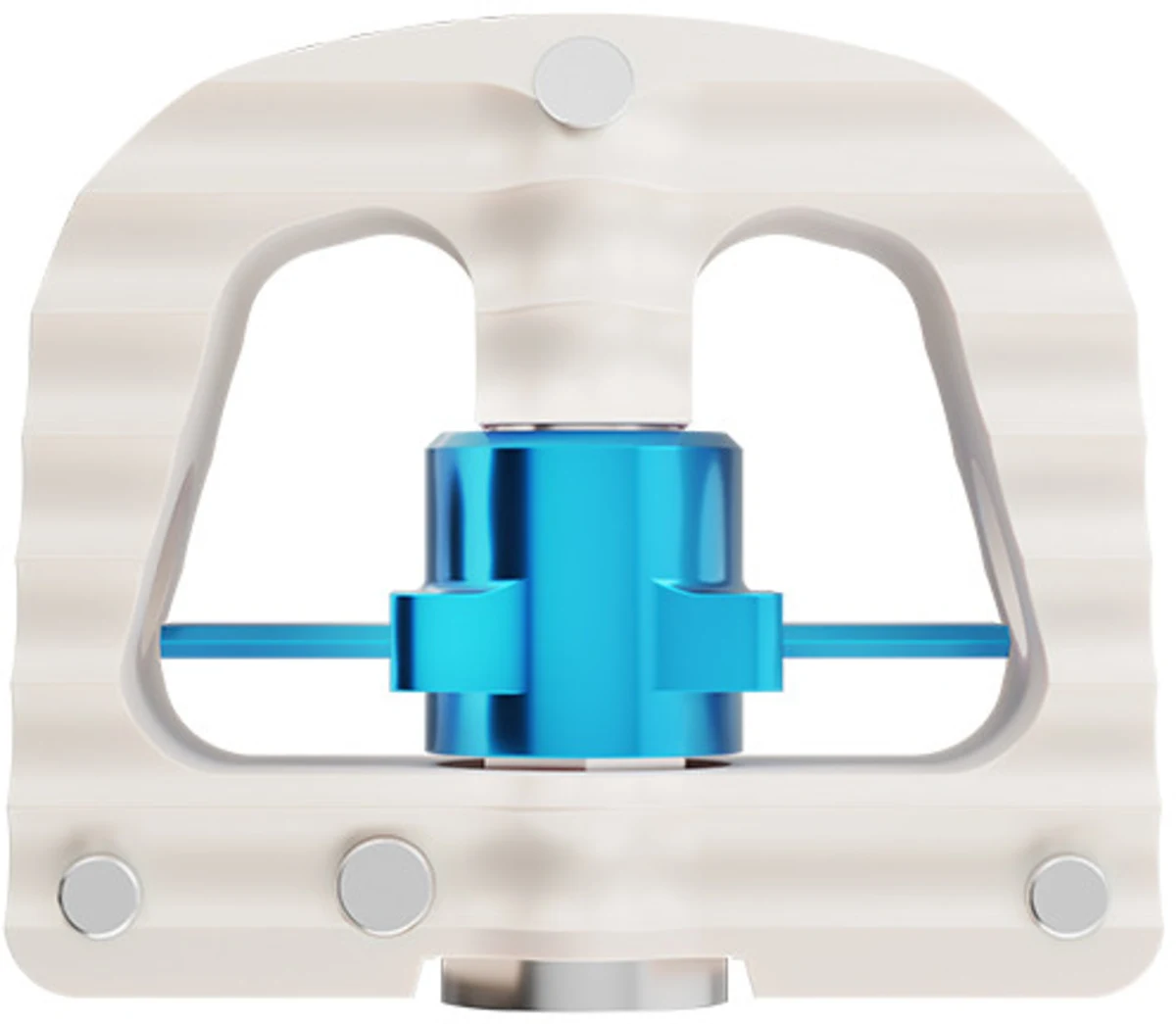

PROYSTER-M, vista superior con una navaja cruzando el centro
PROYSTER-M™ Navaja simple

Una navaja cruza el cuerpo del implante y se ancla en los platillos. El fabricante indica que esta sujeción permite usarla sin placa complementaria.

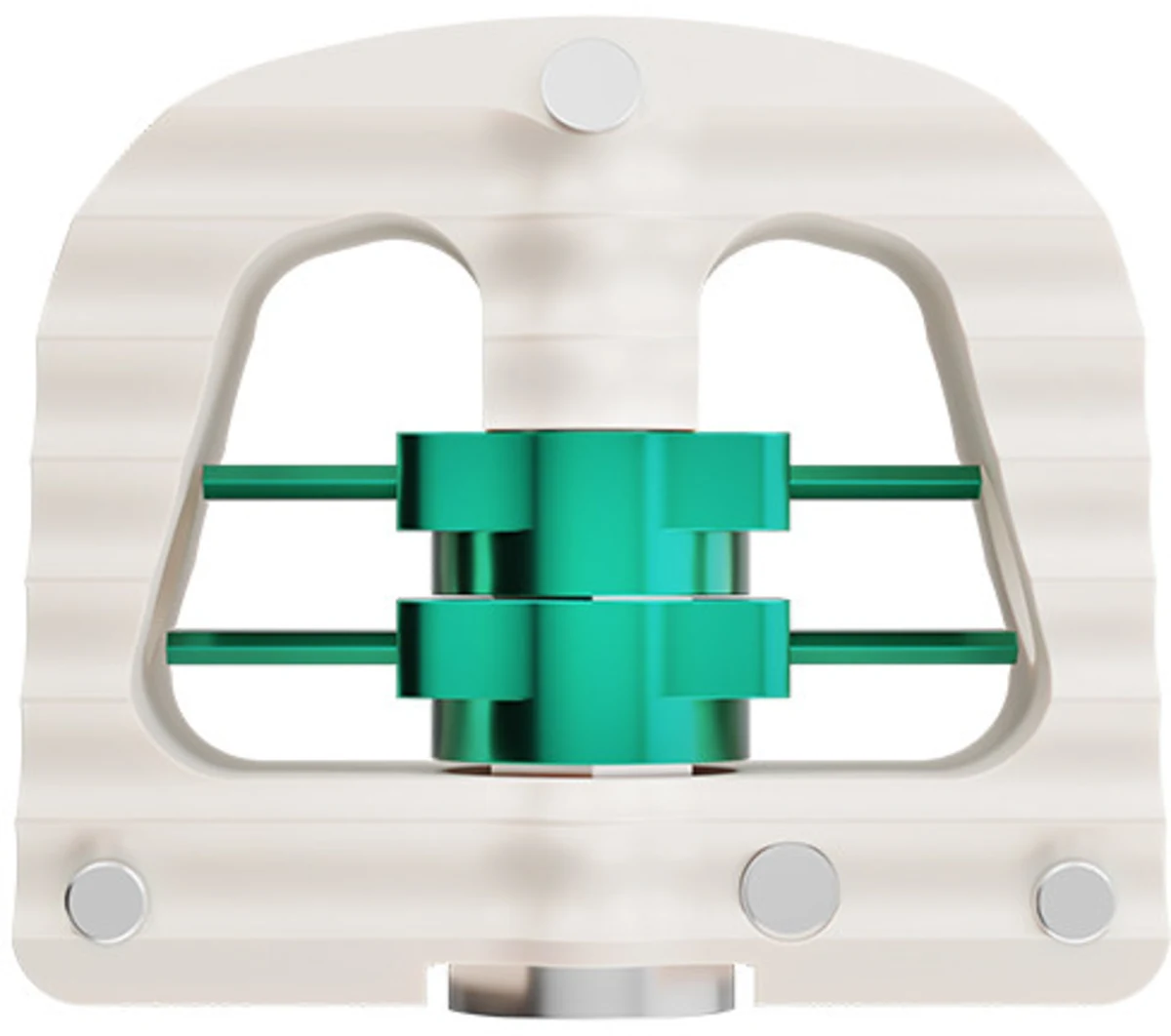

PROYSTER-D, vista superior con dos navajas
PROYSTER-D™ Doble navaja

Dos navajas para el mayor agarre de la familia, a costa de algo de superficie disponible para el injerto.

Ver la ficha completa de PROYSTER-D™

La elección entre versión lisa y versión con navaja corresponde al cirujano tratante según la calidad ósea, el número de niveles y el uso o no de placa anterior complementaria. Consulte las instrucciones de uso vigentes.

04Técnica quirúrgica · Smith-Robinson.

Secuencia según la guía del fabricante. Consulte el documento completo y las instrucciones de uso vigentes.

  1. 00:00 Conexión con el instrumental

    El acople caja–insertor está dimensionado para resistir las fuerzas de rotación del apriete durante la colocación.

  2. 00:05 Abordaje anterior

    Vía de Smith-Robinson, de C3 a C7. La misma técnica que el cirujano ya emplea para una ACDF convencional.

  3. 00:09 Distracción

    Tornillos de Caspar en los cuerpos vertebrales y distractor montado, para abrir el espacio discal hasta la altura requerida.

  4. 00:20 Preparación del espacio

    Discectomía y preparación de los platillos antes de medir con los implantes de prueba del set.

  5. 00:25 Inserción de la caja

    La caja entra montada en el insertor, con la flecha grabada hacia craneal. Los topes del instrumento controlan la profundidad contra el perfil anterior.

Tiempo 01 de 08

Posición del paciente y exposición

Decúbito supino, con el cuello apoyado por detrás para lograr la lordosis segmentaria normal. Abordaje anterior estándar.

Tiempo 02 de 08

Preparación de las vértebras

Se marcan con el punzón cervical los orificios iniciales para los tornillos de distracción.

Instrumental de este tiempo

  • Punzón cervical (AWL)PC 300.30.003

Tiempo 03 de 08

Montaje de los tornillos de distracción

El pin de Caspar se inserta en la punta de su destornillador hasta confirmar el acoplamiento completo.

Instrumental de este tiempo

  • Tornillos de distracción (pin de Caspar)PC 300.30.008
  • Destornillador de tornillos de distracciónPC 300.30.004

Tiempo 04 de 08

Repetición en la vértebra adyacente

Se repite la maniobra en el cuerpo vertebral contiguo.

Instrumental de este tiempo

  • Tornillos de distracción (pin de Caspar)PC 300.30.008

Tiempo 05 de 08

Distracción

Se conectan las puntas del distractor de Caspar y se gira el trinquete de forma gradual hasta obtener la distancia requerida entre vértebras.

Instrumental de este tiempo

  • Distractor de CasparPC 300.30.007

Tiempo 06 de 08

Selección de talla

El set incluye implantes de prueba en varias medidas para determinar la talla apropiada.

Instrumental de este tiempo

  • Implantes de prueba del set

Tiempo 07 de 08

Colocación del implante de prueba

Se conecta el probador a su insertor y se coloca con cuidado en el espacio discal; puede asistirse con el martillo chico. No debe aplicarse fuerza excesiva.

Instrumental de este tiempo

  • Insertor de implantes de pruebaPC 300.30.005
  • Martillo quirúrgico (chico)PC 300.30.006

Tiempo 08 de 08

Conexión e inserción de la caja

Se coloca la barra interna en el insertor y se rosca la caja por completo. Antes de introducirla se recomienda rellenarla con injerto óseo. La flecha marcada debe quedar hacia arriba; los topes del insertor apoyan en el perfil anterior de los cuerpos vertebrales para controlar la profundidad.

Instrumental de este tiempo

  • Insertor de cajas PEEKPC 300.30.002
  • Martillo quirúrgico (chico)PC 300.30.006

05Control por imagen.

El PEEK es radiolúcido: en la placa no se ve la caja, se ven sus marcadores de titanio y el hueso que la rodea.

  1. 00:00 PROYSTER-M™ en posición

    La versión de navaja simple queda anclada en los platillos, con el espacio discal restituido.

  2. 00:08 PROYSTER-D™ en posición

    La doble navaja ofrece el mayor agarre de la familia, a cambio de algo de superficie para el injerto.

  3. 00:16 Segmento reconstruido

    Altura discal recuperada y alineación sagital conservada, a la espera de que el injerto consolide entre ambos platillos.

  4. 00:28 Las tres, en el mismo segmento

    La elección entre versión lisa y versiones con navaja corresponde al cirujano según calidad ósea, número de niveles y uso de placa complementaria.

01/ 02Radiografía lateral

Dos niveles instrumentados

Proyección lateral. El PEEK es radiolúcido: lo que se ve son los marcadores de titanio, que delimitan la posición y la altura de cada caja dentro del espacio discal.

Imágenes proporcionadas por el fabricante con fines ilustrativos. No corresponden a casos de un centro en particular ni representan un resultado esperado: el desenlace depende de la indicación, la técnica y las condiciones de cada paciente.

06Especificaciones.

Diseño, materiales, tallas disponibles e instrumental del sistema.

Geometría anatómica. El perfil sigue la forma del platillo vertebral, con dientes en las caras superior e inferior descritos por el fabricante como el recurso para impedir la migración del implante.

Dos ventanas verticales alojan el injerto óseo, que es lo que consolida la fusión entre ambos platillos.

Marcadores radiopacos. Pines de titanio embebidos en el cuerpo de PEEK para poder ubicar el implante en el control por imagen.

Conexión con el instrumental dimensionada para resistir las fuerzas de rotación del apriete. Una flecha grabada indica la orientación: debe quedar hacia craneal.

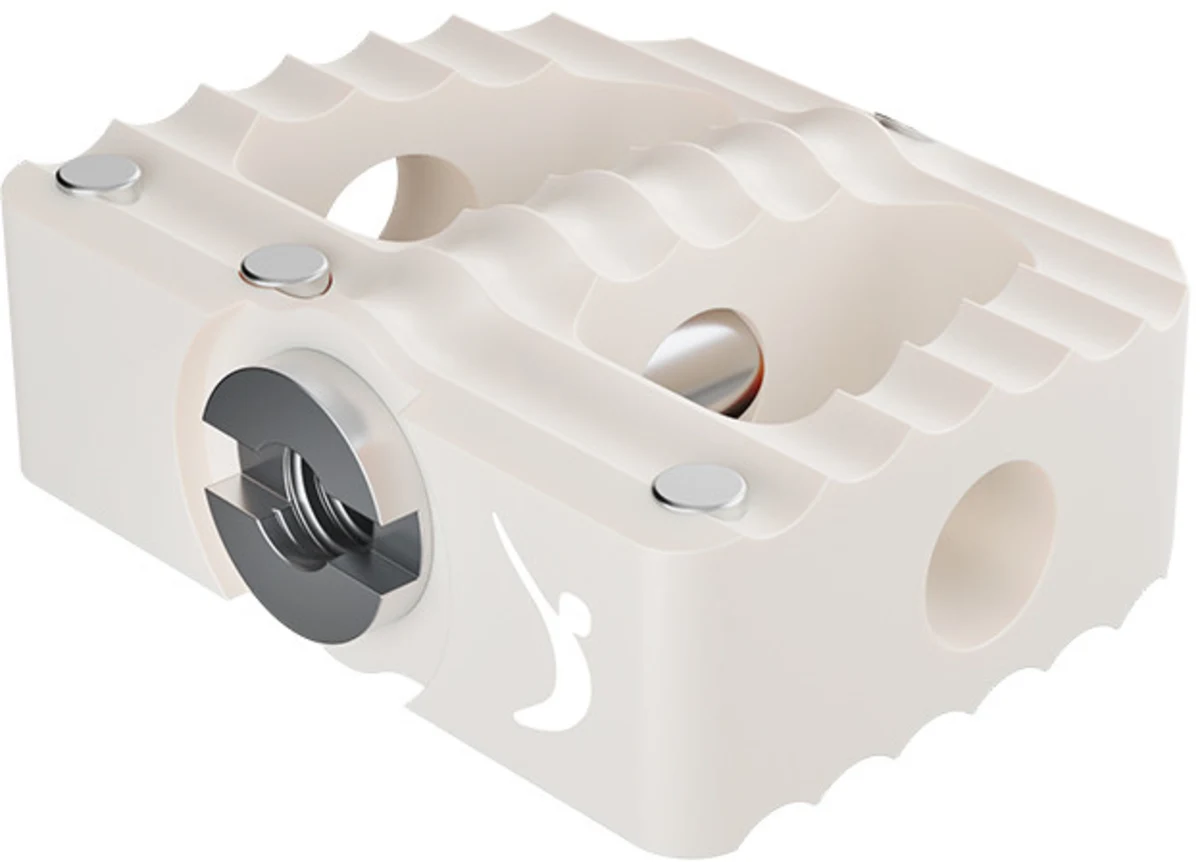

Caja cervical en perspectiva, con los dientes y la perforación lateral
Perfil dentado y perforación lateral para el instrumental · imagen del fabricante

07Indicaciones y contraindicaciones.

Extracto de las instrucciones de uso del fabricante.

IndicacionesCuándo está indicado

  • Patologías degenerativas del disco
  • Hernia del núcleo pulposo
  • Espondilosis degenerativa o ístmica grado 1
  • Pérdida visible de altura discal respecto a los niveles adyacentes
  • Pseudoartrosis cervical

Indicado de C3 a C7 por abordaje anterior. Requiere madurez esquelética y falla documentada de seis meses de tratamiento conservador.

ContraindicacionesLista no exhaustiva

  • Fractura o tumor
  • Alteraciones del remodelado óseo: osteoporosis severa, absorción ósea, osteopenia
  • Inflamación local marcada
  • Embarazo
  • Infección, heridas abiertas, fiebre o leucocitosis
  • Alergia reconocida al titanio, sus aleaciones o al PEEK
  • Vértebras dañadas por trauma en el nivel a operar
  • Fusión previa en el nivel o niveles a tratar
  • Deformidad de las vértebras en el nivel a operar
  • Baja densidad mineral ósea
  • Obesidad
  • Discapacidad mental
  • Adicción al alcohol o a drogas
  • Paciente no cooperador

Manejo del producto

Un solo usoNunca reutilizar un implante, aunque parezca íntegro.
No estérilRequiere esterilización previa conforme a la IFU: vapor en autoclave, 134 °C durante 18 minutos.
10 añosVida de anaquel. No debe usarse después de su fecha de caducidad.
Con injertoSe recomienda rellenar la caja con injerto óseo antes de introducirla.

No combinar componentes con productos de otros fabricantes. Consulte las instrucciones de uso antes de utilizar el producto.

08El sistema en video.

Presentación del fabricante: geometría de la caja, anclaje y secuencia de colocación.

09Documentación técnica.

Material del fabricante. Lectura en el sitio, con descarga disponible.

↓
↓
↓

Documentación técnica

Descargar

Elige un documento para leerlo aquí.

– / –

Se leen aquí mismo, sin abrir otra ventana. El visor recuerda en qué página te quedaste, incluso si cierras el navegador o cambias de aplicación.

10Cotiza PROYSTER™.

Un asesor responde con disponibilidad, tallas en existencia y cotización del sistema completo con instrumental.

El implante se suministra no estéril y es de un solo uso: requiere esterilización previa conforme a las instrucciones de uso. Considérelo al programar el procedimiento.

Producto con marcado CE (Prodorth Spine) y registro sanitario para su comercialización en México. La documentación regulatoria y el expediente técnico se entregan con la cotización, para el trámite ante el comité del hospital.
